一、冷冻机房集中监控的意义
（一）冷冻机房集中监控的意义
1、建筑能耗中，空调系统所占比重极高（见附表），直接影响楼宇运行经济利益。
附表：世界能源协会对发达国家主要城市各类建筑子系统能耗比统计



2、冷冻机房运行耗能，在整个系统中所占比重极高，（见附表）节能运行，势在必行。
附表：暖通空调系统中各类设备能耗比统计



3、在楼宇空调系统中，冷冻站相当于空调系统的心脏，对整个系统的运行状况起着决定性的作用。
4、冷冻机房设备造价高昂，使得设备的安全运行尤为重要。
（二）西门子冷冻机房控制系统（SYNCO控制系统）的优势
1、投资小，造价低，见效快，性价比极高。
2、运行经济节能，***，立竿见影

3、便于维护，保护资产。
4、操作简单，界面直观。
（三）西门子冷冻机房控制系统（SYNCO系统）组成
1、主要被控对象
冷水机组、冷冻水循环泵、冷却塔、冷却水循环泵、换热器、定压补水装置等。

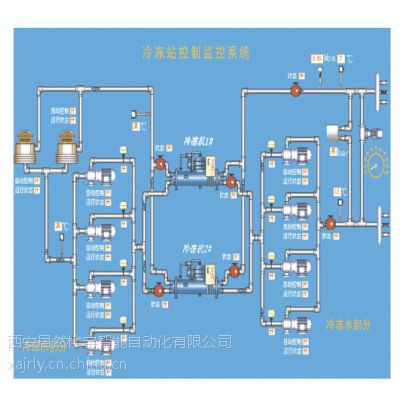

冷冻站系统示意图：

2、主要监测物理置
供回水温度、压力、压差、室外温度、太阳照度、流量、冷热量、液位、水流状态。
3、主要执行机构
电动调节阀、电动蝶阀、变频器、电机。
4、控制系统
SYNC0700控制器、扩展模块、手操器。
5、通讯系统
KN×通讯协议、网关、OC1700 1操作维护工具。
6、上位机管理
SYNCO VIEW管理软件安装、组态、通讯、编程、调试。
（四）西门子冷冻机房SYNCO控制系统的全面解决方案
1、上位监控系统解决方案
西门子Synco View管理软件是西门子楼宇科技公司根据当前楼宇暖通自控技术的发展趋势，面向中端楼宇控制市场，以实现楼宇自控体化为目标开发的套产品。该产品以搭建战略性楼宇应用服务平台为目标，集成了自主研发的实时实时数据库，可以为用户提供个对整个楼宇系统进行数据汇总、分析及管理的有效平台。是用户能够及时***获取数据信息，及时地作出反应，已获得***化能源管理。
2、玲冻机房自动控制解决方案
【1)根据事先排定的工作及节假日时间表，定时启停冷水机组及相关设备。
【2)根据冷冻水供回水温差及总回水流量，计算空调系统总负荷，控制冷冻机组运行台数。
【3)对冷冻机组、冷冻泵、冷却泵及冷却塔风机进行顺序启停及连锁控制；
a.启动顺序为：
对应冷却水、冷冻水管路上的阀门立即开启：
冷却塔风机、冷却水泵、冷冻水泵的启动延迟2-3min；

制冷主机延迟3-4min开机。
停止顺序为：
b.立即停止主机：
冷却塔风机、冷却水泵、冷冻水泵的关闭延迟2-3min；
对应冷却水、冷冻水管路上的阀门在水泵关闭后立即关闭；

【4)根据冷却水侧回水温度，控制冷却塔投入运行台数或风机运行台数。
【5)开机自检，故障报警。当台设备故障时，自动切换启动备用设备。
【6)变频恒压补水或定压罐定压补水控制。
【7)冷冻水循环泵变频压差控制或压差旁通定压差供水控制，确保末端水系统压力、流量、冷／热量平衡。
【8;水泵保护控制，在每台水泵的出水端管道上安装水流开关，水泵启动后，水流开关检测水流状态,如故障则自动停机；水泵运行时如发生故障，备用泵自动投入运行。
【9)监测各水泵、冷水机组、冷却塔风机的运行状态、手／自动状态、故障报警，并记录运行时间。
【10】中央站彩色动态图形显示，记录各种参数、状态、报警、累计运行时间及其他的历史数据等。
SYNCO系统拓扑图
